WODOMIERZE jednostrumieniowe

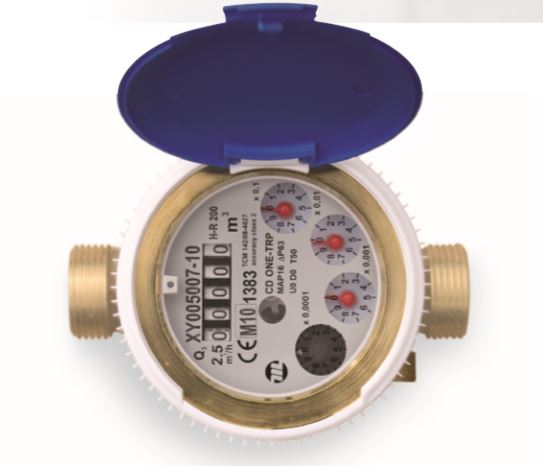

CD ONE TRP
- Średnica DN15-25
- Zimna woda 30°C
- Klasa metrologiczna R160-H R100-V
- Zatwierdzenie typu wg. dyrektywy MID
- Atest higieniczny PZH
- Całkowita odporność na zewnętrzne pole magnetyczne
- Dostępna wersja przystosowana do montażu nadajnika impulsów
- OPIS SZCZEGÓŁOWY
- ODCZYT RADIOWY
- PARAMETRY TECHNICZNE
- DOKUMENTY DO POBRANIA
• Przezroczysta tarcza ze szkła mineralnego hartowanego odpowiedniej grubości
• Możliwość wprowadzenia na tarczy podziałkowej kodu paskowego wskazującego numer seryjny
• Obudowa i tuleja zamykająca wykonana z tłoczonego mosiądzu
• Trzpień obsady wałków wykonany ze stali nierdzewnej 18/8
• Filtr na wejściu o odpowiedniej powierzchni
• Urządzenie regulacyjne wewnętrzne i zewnętrzne (dające się zaplombować)
• Mechanizm wewnętrzny wykonany z tworzywa sztucznego, nie higroskopijnego, zapobiegającego osadzaniu się kamienia osadowego oraz odpornego na zużycie
• Ciśnienie nominalne (PN) 16 bar
• Instalacja: w poziomie lub w pionie Nie wymaga odcinków prostych na wejściu i na wyjściu
• Maksymalna temperatura pracy: temperatura wody do 50°C
• 100% produkcji jest poddawane próbom hydraulicznym na 3 punktach krzywej Gaussa (Q1, Q2, Q3) na stanowiskach do przeprowadzania prób hydraulicznych, które są zgodne z normami ISO 4064/3 oraz ISO 4185 (EN 14154/111), i które uzyskały certyfikaty wydane przez europejską instytucję metrologiczną
• Wodomierz może być dostarczony z wbudowanym zaworem zwrotnym?

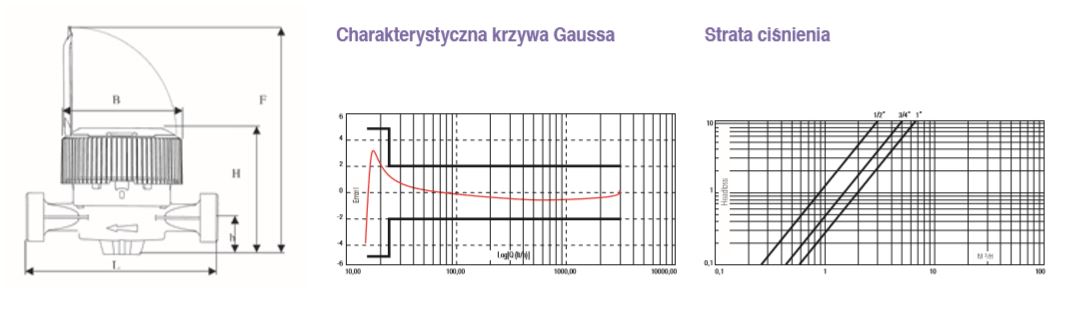

(Maksymalny dopuszczalny błąd zawarty pomiędzy Q1 I Q2 (wyłączony) +/-5% Maksymalny dopuszczalny błąd zawarty pomiędzy Q2 (włączony) i Q4 +/- 2% przy temperaturze wody ≥ 30°C +/- 2% przy temperaturze wody ≥ 30°C Klasa temperatury T30 i T50 Klasa czułości podczas U0 i D0
(nie są potrzebne odcinki przewodu głównego prostoliniowego)
Rozruchowe natężenie przepływu l/h 4-5 7-9 16-18 Klasa straty ciśnienia (ΔP @ Q3) bar Δ P 63 Ciśnienie pracy 16 16 16 Maksymalny odczyt m³ 100,000 100,00 100,00 Minimalny odczyt l 0,05 0,05 0,05 Ilość obrotów skrzydełka/litr 29.76 22.83 12.53 Ciężar 0,75 0,92 1.25
