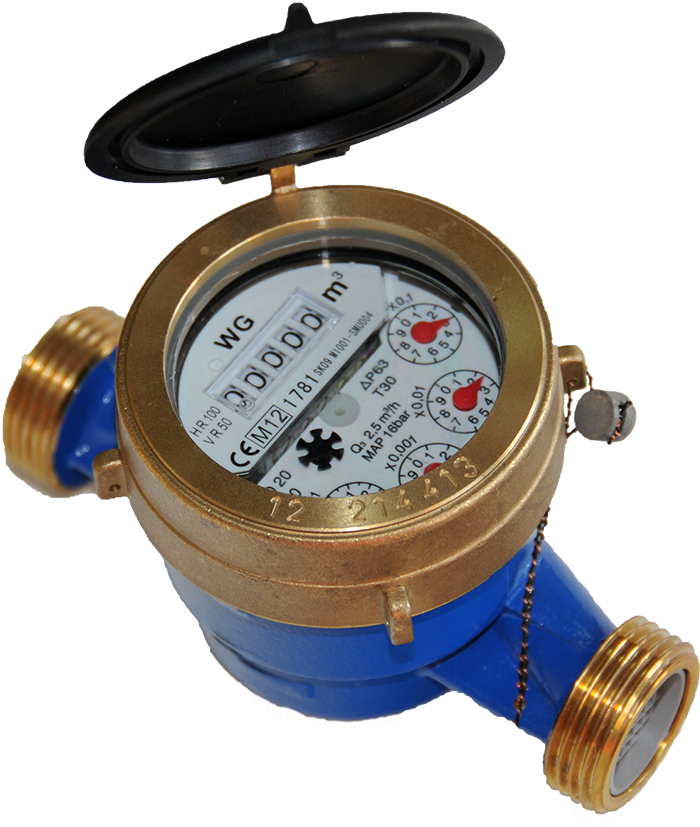

WODOMIERZE jednostrumieniowe
SJ HD
Wodomierz jednostrumieniowy mokrobieżny z liczydłem zanurzonym w roztworze gliceryny
- Średnica DN15-20
- Zimna woda 30°C i ciepła woda (90°C)
- Klasa metrologiczna R100-H R50-V
- Zatwierdzenie typu wg. dyrektywy MID
- Atest higieniczny PZH
- Całkowita odporność na zewnętrzne pole magnetyczne
- Dostępna wersja przystosowana do montażu nadajnika impulsów
- OPIS SZCZEGÓŁOWY
- ODCZYT RADIOWY
- PARAMETRY TECHNICZNE
- DOKUMENTY DO POBRANIA
Wodomierz CDTRP MID należy do nowej serii wodomierzy jednostrumieniowych z zabezpieczonymi wałkami wyprodukowanych przez firmę Maddalena. Mówimy o nowej serii wodomierzy, gdyż została ona zaprojektowana przy przestrzeganiu rygorystycznych wymogów wskazanych w Dyrektywie WE2004/22 MID oraz w Europejskiej Normie EN 14154. Wodomierz CDTRP MID charakteryzuje się wysokimi osiągami przy niskich natężeniach przepływu, z jednoczesną wysoką wytrzymałością na bardzo niekorzystne warunki przepływu i skoki ciśnienia. Wodomierz CDTRP MID jest dostosowany do wyposażenia go w nadajniki impulsów najnowszej generacji oraz w moduły radiowe umożliwiające zdalny odczyt. To wszystko jest zapewnione przez firmę Maddalena: spółkę, która od wieku produkuje przyrządy pomiarowe o najwyższym poziomie.
Średnica nominalna DN mm 15 20 Minimalny przepływ Q1 m3
0,016 0,025 Przejściowy przepływ Q2 m3/h 0,025 0,04 Nominalny przepływ Q3 m3/h 1,6 2,5 Maksymalny przepływ Q4 m3/h 2 3.125 Próg rozruchu - m3/h 4-6 6-8 Zakres wskazań - I 105 Rozdzielczość odczytu - m3 0,00005 Maksymalne dopuszczalne ciśnienie Q max m3 16,10 Zakres ciśnienia pracy - MPa od 0,3 do 1,6 Strata ciśnienia P bar 63 Klasa temperatury T kPa 30 Klasa wrażliwości profilu przepływu - - U0, D0 Pozycja - - H/V Zakres pomiarowy R Q3/Q1 - H-100; V-50 Współczynnik Q2/Q1 - 1,6 Gwint króćca G cal G 3/4" G1 Długość konstrukcyjna L mm 110 130 Wysokość H mm 91 93 Średnica licznika B mm 88,70 88,70 Odległość osi od krawędzi h mm 25,51 25,51 Waga (bez elementów złącznych) - kg 0,68 0,71
